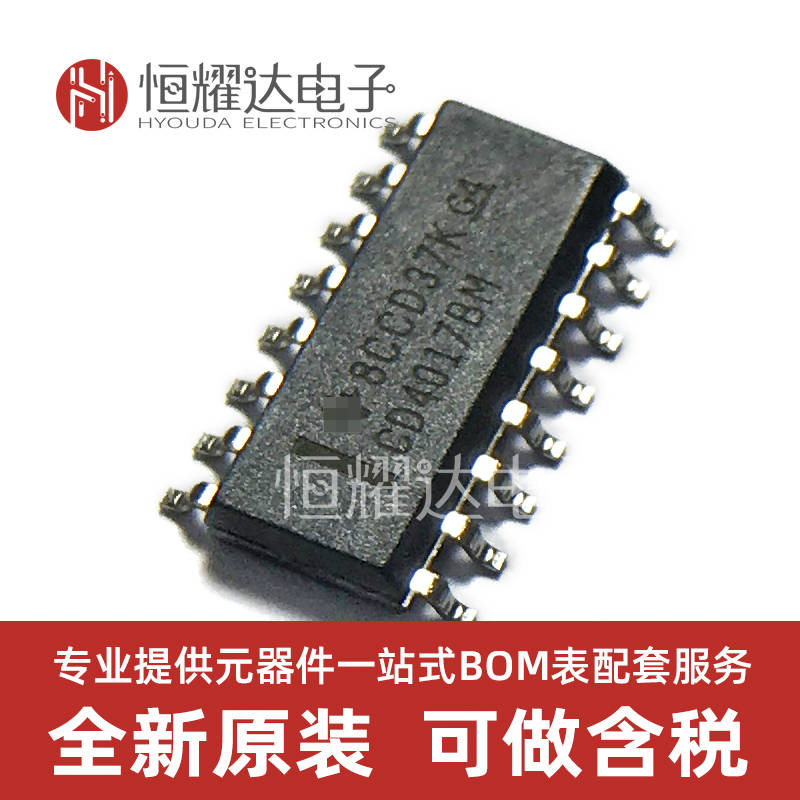

逻辑器件计数器CD4017BM96/HEF4017BT CD4017中文资料PDF档规格书
产品描述：
CD4017BM96/HEF4017BT/CD4017 是一种十进制计数器/脉冲分配器，它具有十个译码输出端，一个时钟输入端，一个清除端，一个禁止端以及一个进位端。其时钟输入端具有施密特整形功能，对输入上升时间和下降时间无限制。CD4017常被用于计数、定时等电路中。
当加上清零脉冲后，Q1～Q5均输出0，由于Q1的数据输入端D1是Q5输出的反码，因此当输入第—个时钟脉冲后，Q1输出1，这时Q2-Q5均依次进行移位输出，Q1的输出移至Q2，Q2的输出移至Q3，如果继续输入脉冲，则Q1为新的Q5，Q2-Q5依次移位输出。
5个约翰逊计数器总共可以输出32种二进制计数组合，十进制输出只用到了其中的十个计数输出，但由于电路的随机性，可能会输出不需要的22种状态，即伪码状态。为了避免这种状态的输出，在第三级的计数器前增加了由两级门电路组成的逻辑处理部分，D触发器的输出并不直接连到下一级的输入端，这样在上电的瞬间，能够快速进入我们所需要的十种计数输出。
CD4017B 的特性;
全静态操作
中速运行…10 MHz（典型值），VDD型= 10 伏
标准化、对称的输出特性
100% 经过 20 V 静态电流测试
5V、10V 和 15V 参数额定值
符合JEDEC暂行标准No.13B“B”系列CMOS器件描述标准规范“的所有要求
应用：
十进制计数器/十进制解码显示 （CD4017B）
二进制计数器/解码器
分频
计数器控制/定时器
Divde-by-N 计数
有关更多应用信息，请参阅 ICAN-6166 “COS/MOS MSI 计数器和寄存器设计与应用”
如需要原装CD4017BM96或查看完整PDF档规格书请联系我我
规格参数：
制造商: Texas Instruments
产品种类: 计数器移位寄存器
计数器类型: Decade
计数顺序: UP Counter
电路数量: 1
封装 / 箱体: SOIC-16
逻辑系列: CD4000
逻辑类型: CMOS
传播延迟时间: 650 ns @ 5 V or 270 ns @ 10 V or 170 ns @ 15 V
电源电压（最大值）: 18 V
最大工作温度: + 125 C
最小工作温度: – 55 C
封装: Reel
功能: Counter/Divider
安装风格: SMD/SMT
工作电源电压: 3.3 V or 5 V or 9 V or 12 V or 15 V
电源电压（最小值）: 3 V
逻辑符号：
